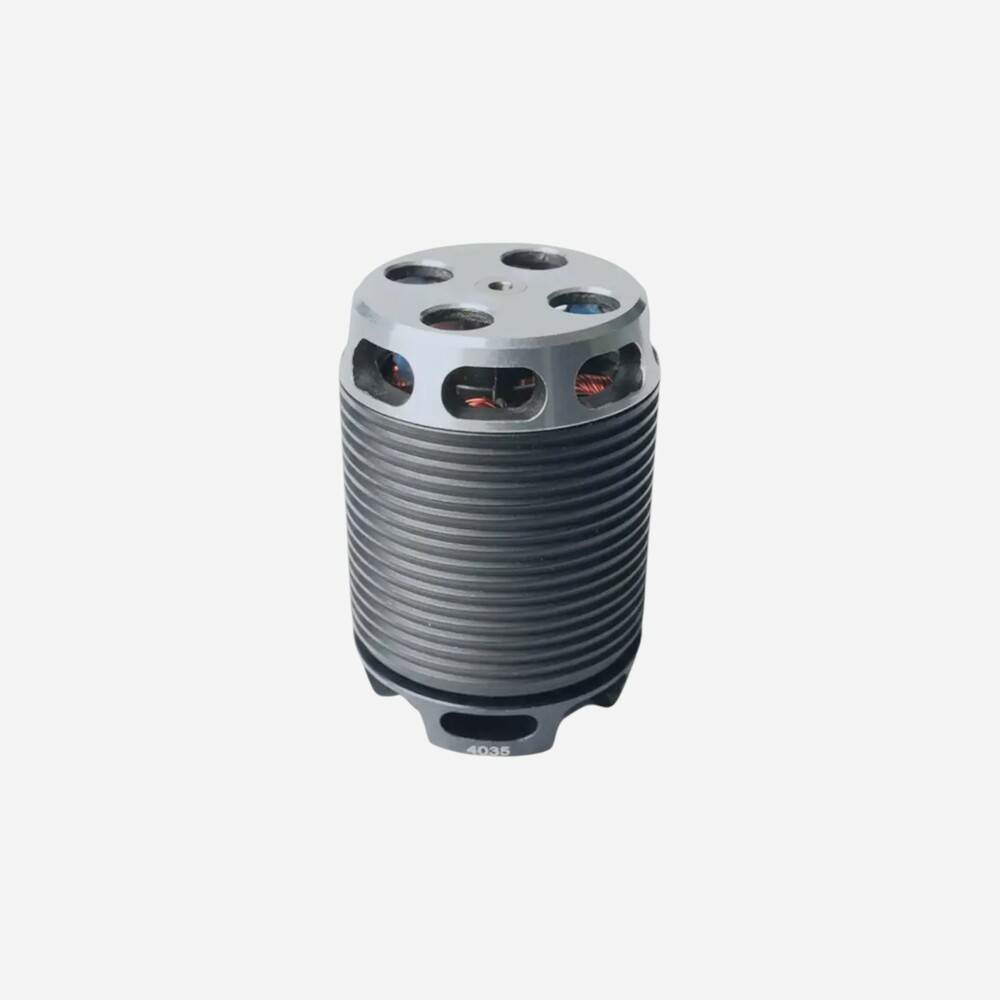

Електричний мотор VSV 4035

Безколекторний мотор VSV 4035 - розроблений для літальних апаратів, що потребують максимальної потужності, високого крутного моменту та надійності при роботі з великими роторами. Мотор виготовляється на українському виробництві VSV із застосуванням автоматизованого обладнання для намотування статорів, встановлення магнітів, динамічного балансування та повного стендового тестування.

Статор розміром 40.6 × 35 мм у конфігурації 12N10P забезпечує ефективну роботу на низьких і середніх обертах, що особливо важливо для великих пропелерів. У конструкції використовуються дугові магніти N52H, японські підшипники MR148ZZ та 688ZZ, вал із нержавіючої сталі та посилена силова проводка.

Мотор є функціональним аналогом Scorpion HK5 4035 і призначений для важких промислових та спеціалізованих БпЛА.

Особливості:

• Варіанти KV: 450 / 520 / 560

• Підтримка високої напруги до 14S

• Статор 40.6 × 35 мм

• Конфігурація 12N10P

• Магніти дугові N52H

• Вал із нержавіючої сталі

• Алюмінієвий корпус і опора

• Динамічне балансування ротора

• Українське виробництво VSV

Переваги:

• Висока тяга для важких і великогабаритних платформ

• Стабільна робота при тривалих навантаженнях

• Низький рівень вібрацій

• Високий ресурс підшипників і валу

• Оптимальна робота з великими пропелерами

• Професійне промислове виконання

Електричні характеристики:

560 KV

• Робоча напруга: 44.4 В (12S Li-Po)

• Номінальна потужність: 4280 Вт

• Максимальна потужність: 5680 Вт

• Максимальний струм: 112 А

• Максимальна тяга: 4320 г

• Струм холостого ходу (10 В): 2.76 А

• Міжфазний опір обмотки: 14.7 мОм

450 KV

• Робоча напруга: 44.4–51.8 В (12–14S Li-Po)

• Номінальна потужність: 4150 Вт

• Максимальна потужність: 5380 Вт

• Максимальний струм: 108 А

• Максимальна тяга: 4100 г

• Струм холостого ходу (10 В): 1.88 А

• Міжфазний опір обмотки: 20.1 мОм

Рекомендовані пропелери:

450 KV

• 27×8

• 28×6

• 28×7

520–560 KV

• 25×8

• 26×6

• 26×7

• 27×7

Рекомендований діапазон пропелерів: 25–28 дюймів

Проводка та конектори:

• Вивідні дроти: силіконові, збільшеного перерізу

• Довжина проводів: 50 мм

• Конектори: XT-150 M, встановлені

• Кількість конекторів: 3 шт

Сфера використання:

• Важкі промислові БпЛА

• Літакові безпілотні платформи

• Гвинтокрилі БпЛА

• FPV-крила з великими пропелерами

• Апаратні системи з підвищеною масою або тривалим часом польоту

Комплектація:

• 1 х Безколекторний електричний мотор VSV 4035

• 3 х Конектори XT-150 M

• 4 х Гвинти M4×12 ISO 7380-1
